位于德國法蘭克福的高性能微電子創新研究所（下文簡稱IHP）開展硅基系統、高頻率集成電路以及無線和寬帶通信技術領域的研究和開發，其研究重點是半導體、電信、汽車行業、遠程醫療、自動化技術和航空航天相關業務問題和解決方案。該研究所是德國萊布尼茲協會的成員發展成為國際認可的硅鍺技術能力中心。
IHP選擇了先進的中央真空系統，為潔凈室提供真空，其全自動真空系統可以為來自不同部門的80個真空消耗室提供所需的真空度，以容納或處理晶圓。
IHP為學術界和工業界的緊密鏈接提供了重要的渠道，它與柏林勃蘭登堡地區的大學和應用科學大學結合，合作極為成功。

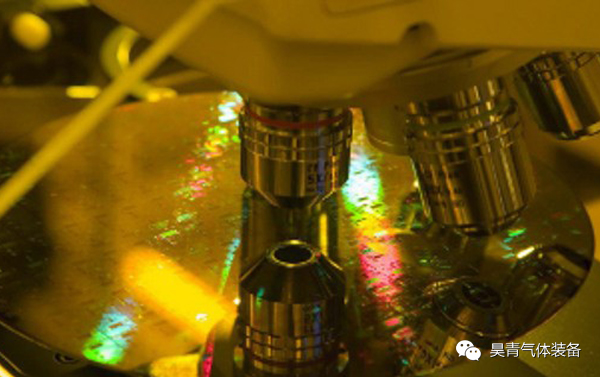

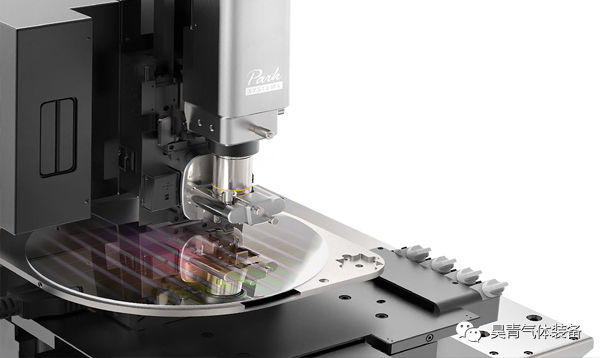

IHP的數百位員工來自全球二十多個國別，其中約有一半的員工是科學家，主要是工程師和物理學家，他們從事跨學科和以應用為導向的研究。IHP創新研究中心的核心，是擁有1000平方米一級潔凈室的潔凈室大樓，而晶片就是在這里以類似于工業條件制備的。晶片試生產的開發，是為了研究工業生產晶片的可能性。用于晶片生產的所有的潔凈室中，共有80個真空消耗區。這些消耗區通俗點來說就是真空鑷子，員工手動操作以觀察晶片的狀態。用于運送晶片或?qū)⑵浞胖迷谥付ㄎ恢靡员氵M(jìn)行進一步加工的處理設備，也連接到該設施的真空網絡中。此外，在顯微鏡上不同的真空夾持裝置，普遍應用在蝕刻和涂布過程，或在光刻系統中。
從1999年搬入法蘭克福東勃蘭登堡科技園區的新大樓以來，該機構已使用了由多臺液環真空泵組成的真空裝置。但是，IHP團隊對此解決方案并不滿意。首先，這些真空泵需要用水作為操作液體，在這種情況下，就得使用脫鈣和軟化水，需要付出額外的工作量和成本。其次，這些真空泵不能調節，因此不能根據實際真空需求調節，環保性較差。由于潔凈室中的所有處理步驟都取決于中央真空的供應，因此科研團隊也特別關注可靠性，尤其是備件供應的可靠性越來越受到重視。
鑒于液環泵的種種弊端，他們開始尋找一種先進的真空技術，該技術可以較大程度地實現經濟運行，并確保高可靠性。最終他們選擇了一套配備了3臺螺桿真空泵的真空系統。這個系統的每個泵分步進行安裝，當新系統開始運行時，現有的液環真空泵被完美地替代了。
該系統的3臺螺桿真空泵均可以根據實際狀況的需要進行控制和操作，這樣可以確保當只有一臺真空泵在運行時，還能繼續按需要保持50至60mbar的真空度。真空系統使其中兩臺真空泵100％滿負荷輸運行輸出功率，第三臺作為備用泵，以提高整個系統的可靠性?？刂葡到y(tǒng)確保其三個真空泵具有相同的工作時長，以使它們均勻地加載負荷。控制系統全自動運行，并確保所需的真空度維持恒定。同時，自動調節控制系統連接到建筑物控制樞紐，記錄可能發生的任何問題，并可用于調取不同的運行參數。
真空系統每天24小時都在運行，它是潔凈室大樓建筑設施的一部分，與其他供應工具（例如冷卻水處理、壓縮空氣供應、煙霧洗滌器或電源裝置）一起被設置在一樓的潔凈室內。其他如散熱器、冷卻器和變壓器等附加系統則位于二樓，而潔凈室大樓的實際核心區域位于三樓—這是制造精品的所有工藝步驟的地方。
在螺桿真空泵投入運行后的最初的幾個月中，IHP就已經看到運營成本下降了40％左右，這都?xì)w功于螺桿真空泵由于效率高而需要的電機功率更少。由于技術原因，液環真空泵無法執行速度控制，而螺桿真空泵的轉速可以根據實際需要精確調整。另外，作為工作流體-水的成本以及所有相關的制備，以及回收能源成本也可以直接去除。因此，使用先進的真空技術可以使真空供應更加具有經濟性和可靠性。
