科技的發展日新月異，在當下的集成電路生產工藝中使用的一些結構尺寸，通常達到了納米量級，不能有任何其他物質對其產生干擾，哪怕是最微小的塵埃顆粒，甚至是氣體分子。此時就需要用到真空泵真空環境將其他雜質清除干凈。
如今，如果沒有集成電路（也稱微芯片），我們幾乎就寸步難行。從汽車和生產工廠，到智能手機，甚至到咖啡機，這些場景下集成電路無處不在。正是有了它們的存在，我們現在才可以只需輕觸一下按鈕或輕掃一下屏幕，即可實現眾多功能。在此背后，是各個極小單元的強大計算能力。芯片制造商目前主要使用 14 納米技術，這意味著最小的功能單元尺寸只有 14 納米。相比之下，一根針頭的直徑約為 100 萬納米。
其如此小的尺寸下，一粒塵埃無異于一塊巨石。因此，集成電路的生產必須在經過空氣過濾的潔凈室中進行，人員和物品只能在進行徹底清潔后通過一間氣閘室進入。真空泵也用于后者，以通過負壓吸走表面的灰塵顆粒。

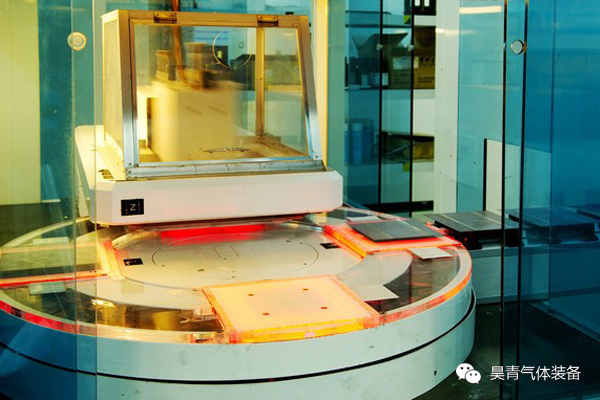

潔凈室本身存在輕微超壓，這意味著即使發生泄漏，任何東西都無法進入。潔凈室所需的恒定氣流從上方供應。相應的萃取裝置位于潔凈室的夾層樓板中。作為芯片基本材料的硅晶片，在各個制造步驟過程中都會使用真空夾持裝置（卡盤）予以固定，以保護材料。
前面我們講的都是粗真空。但對于制造極其微小的結構，則需要高真空，例如，利用高真空使金屬沉積到硅晶片上。一方面，所用金屬沸點相對較低。另一方面，即使是最小的夾雜物，甚至是空氣氣體分子，也會損害薄片層的導電性。離子注入也是如此，在此工藝中，離子在電場中加速運動，被引導到晶片上并置于晶格中。

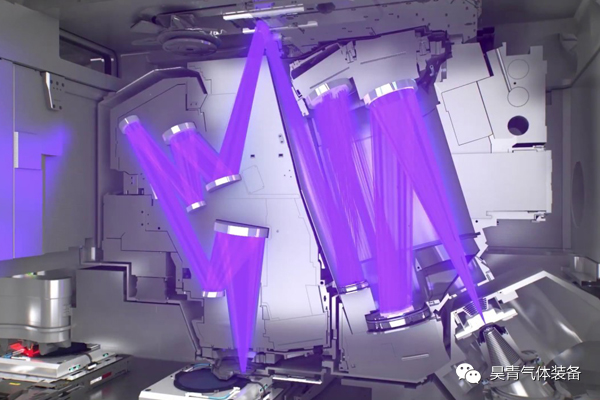

沒有真空，EUV 光刻也就無從實現。作為相對較新的工藝，EUV 光刻使用波長非常短的極紫外光來顯示晶片上特別小的結構。EUV 光傳播幾毫米后就會被空氣完全吸收。只有在真空度非常高時，它才能暢通無阻地傳播。此技術和類似方法是很多芯片技術發展的先決條件，例如，讓我們的智能手機變得越來越薄，同時提供不斷增強的性能，如果沒有高真空度的輔助，都是不可能實現的。
昊青氣體裝備作為一家專業研發和制造永磁變頻螺桿真空泵和鼓風機的生產廠家，旗下產品效率高且穩定節能，享有完備的售后保障服務。如果您想更多地了解昊青永磁變頻螺桿真空泵和鼓風機，歡迎留言咨詢或撥打昊青氣體裝備全國24小時免費客服熱線：400-068-5898。
