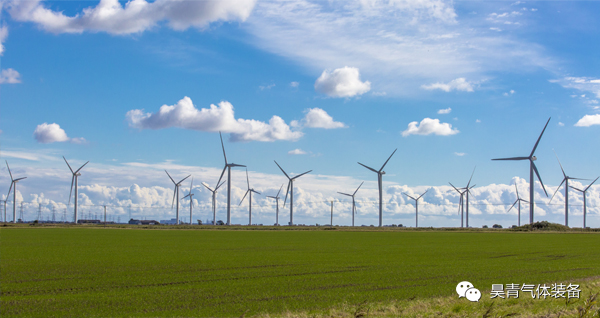

隨著地球上煤炭、石油以及天然氣等傳統化石能源的逐漸枯竭，風能和太陽能等新能源的開發利用也日益受到關注，已成為能源領域最富商業前途的項目之一，在國內外正迅速發展。其中的風力發電除了在我國已有了高速增長，在世界上其他地方也同樣發展火熱。據商業公司預測，在可預見的未來，全球大型風力渦輪機市場將以每年20％的速度增長，而中國的增長速度甚至可能更快。
因此，全球風電發電企業正處于競爭激烈的發展過程中，國內的發展商正互相追趕，但與國外風電巨頭相比，還有一定的距離。風力發電機中的風電葉片影響著整個風電行業的發展。風電葉片中的材料體系和制造工藝決定了其發展水平。在當前的風力發電葉片發展中，復合材料被運用得最為普遍。復合材料在風力發電領域中的主要應用在轉子葉片、機艙罩和整流罩的制造過程中。
風電行業內某大型轉子葉片制造公司（以下簡稱“該公司”），通過設備升級，采用全新的中央真空系統為其風力轉子葉片的生產提供真空環境，實現節能 50% 以上。通過為樹脂灌注集中供應真空，不僅能實現節能效果，還能夠降低轉子葉片生產車間的噪音、減少熱排放。該中央真空系統被安裝在一個獨立房間內，為該公司所有的生產車間提供真空需求。

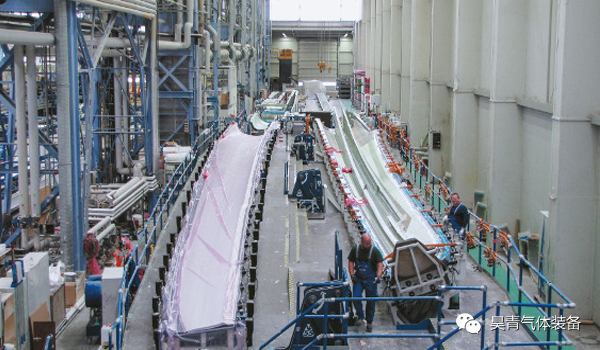

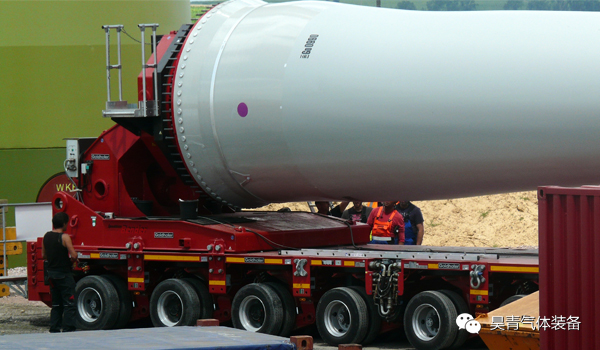

該公司從自2001年開始生產風電轉子葉片，目前一共有約2500名員工在旗下工廠生產風力渦輪機的組件。員工在工廠內的工作實行三班制，目前生產各種類型的轉子葉片，長度可達45米。風力渦輪機的各個組件均使用真空灌注工藝生產，然后再進行組裝。生產工程中，員工需要將不同層的玻璃纖維和其他材料手動插入到三明治結構中。這些材料的表面將會覆蓋一層塑料薄膜，以便沿模具形成空氣密封。為了安全起見，還需將另一層薄膜放置在頂層，這么做這是為了防止因可能產生的泄漏對生產過程或組件質量產生任何不利影響。然后，抽除模具和塑料薄膜之間的氣體，形成真空腔。完成泄漏檢查后，開始將樹脂灌注到組件中。在真空的作用下，樹脂將流入組件的所有區域和空隙，直到完全飽和為止。樹脂回火和硬化處理后，模具重新恢復到標準的大氣壓力，然后就可以取出組件。
在以往，該公司采用由旋片真空泵組成的分散式真空裝置。這些真空泵往往被一直固定安裝，或者在不同模具處作為移動設備按需使用，通過預先布設的管道為各個模具提供真空負壓。之前該公司總共有36臺旋片真空泵，以三班倒的形式持續為模具抽取正并灌注組件，其真空通過閥門手動進行控制。
該公司工藝規劃部門負責人希望找到一種更優化的真空發生解決方案。當時的真空產生裝置的缺點是，旋片真空泵產生的廢熱會被直接排入生產車間，由于旋片式真空泵數量眾多，在工作場所產生的噪音也很大。該公司希望找到一種無需人工手動調節即可持續并自動產生真空的解決方案，以確保生產過程的穩定、安全和透明。在經過分析對比后，該公司最終采用了一套由獨立的變頻螺桿真空泵組成的真空供給系統。該中央真空系統是根據現有的獨立真空泵房的大小而構建的，帶控制系統的控制室也位于其中。
該中央真空系統安裝時，將4臺螺桿真空泵連接到貫穿整個公司大廳的環形主管線，在該管道中持續且精確地保持預定的真空度，用于模具的快速初步抽真空。另外2臺螺桿真空泵連接到一條獨立于主管線的輔助環形管線，在初步抽取真空之后，該輔助環形管線使用與環形主管線相同的真空將樹脂灌注到轉子葉片組件中。
初始抽真空結束后，在樹脂開始灌注時，內部閥門將自動從一條真空管線切換到另一條真空管線。通過雙管線的解決方案，以及直接位于轉子葉片模具處的真空控制面板中的智能真空控制技術，樹脂可以實現穩定且安全地灌注。該智能真空控制系統還可以記錄并保存所有生產過程中的數據。
由于這些所有連接模具的過程并不同時進行，因此所需的真空度會有很大差異。基于需求的控制系統會不斷識別所需的泵速，然后逐漸打開或關閉相應的真空泵模塊。系統中的變頻螺桿真空泵滿負荷運行時，系統會啟動第2臺真空泵，必要時還會降低變頻真空泵的轉速。如果需要提高真空泵轉速，其他的真空泵將會被控制系統自動打開。
該系統會按照次低順序循環工作，這意味著控制系統會考慮每******立真空泵的工作時數并交替運行，以便使所有的真空泵均具有相同的工作時數。由于中央真空系統被安裝在單獨的房間中，因此工作場所就不會受到運行噪音或熱量排放的不利影響。
該套中央真空系統自開始投入使用后，該公司對其表現十分認可，因?yàn)樾碌恼婵展?yīng)系統已經完全滿足所有的性能要求，并且明顯提升了節能效果，這是計劃開始時所有人都非常關注的一個因素。經過評估，中央真空系統可以節省50％以上的能耗。此前一共設置了36臺旋片式真空泵才能滿足生產需求，如今僅需6臺螺桿真空泵，第7臺螺桿真空泵僅用作備用泵，節能優勢顯而易見。
當然，顯著降低能耗并不是只有真空泵數量這一個因素?；谛枨蟮闹悄芸刂埔财鹆撕艽笞饔?。過去，真空泵通常每天24小時連續不斷地工作。現在，每******立的螺桿真空泵的工作時數都有大幅降低。這繼而減少了真空泵所需的維護工作。與旋片式真空泵相比，螺桿式真空泵的數量大大減少，從而降低了維護成本。還可以實現在運行期間通過停用獨立的螺桿真空泵并啟用備用泵，即可來完成維護操作。
