真空泵及真空技術在5G產業鏈中的技術應用

昊青氣體裝備技術（江蘇）有限公司

2020-12-18

隨著5G商業的大幕在我國逐漸拉開，作為傳統經濟向數字經濟轉型的關鍵基礎設施，5G開始并逐漸傳播并滲透到社會的各個領域。5G產業鏈相當龐雜，包括主設備、零部件、運營商以及下游應用等眾多環節。5G的初始投資主要包括無線設備、傳輸設備、基站設備、小型基站、光通信設備網絡規劃和實施等。從應用的角度來看，5G應用包括三個主要方向，分別是產業數字化，智能生活和數字化治理。

作為與應用科學緊密結合的現代基礎科學，真空泵及真空技術在5G產業鏈中具有普遍的應用。從5G基站材料和設備的制備過程，到進行網絡中光通信設備的真空泄漏檢測，再到5G手機、VR/AR設備和無人駕駛汽車的核心組件的制備，都能輕易找到真空泵和真空技術普遍參與和應用的身影。現在，讓我們走進5G產業鏈，共同探索真空泵及真空技術在5G產業鏈中的應用。

一、5G產業鏈簡介

從硬件的角度來看，5G產業鏈主要分為兩類：5G網絡和5G終端。其中5G網絡又可分為三個區域，即接入網（包括5G基站及其配套電源、天線、射頻設備等），承載網（包括光纖、光纜、光模塊、光通信設備等）和核心網（包括服務器以及交換設備等）。

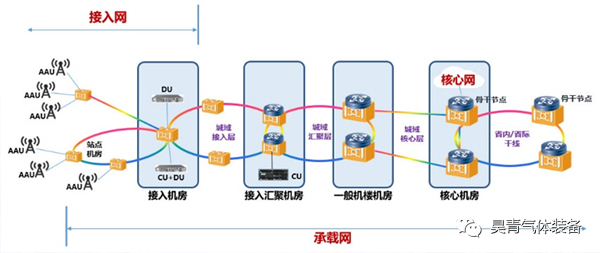

圖1 5G網絡產業鏈的三個領域

5G終端則是指5G技術的應用端，包括一系列新的適用于移動互聯網和物聯網的應用場景，比如3D通信、超高清視頻、在線AR / VR、云辦公、云游戲，以及物聯網、無人駕駛汽車、工業自動化和電子醫療等等。

二、真空技術在5G接入網的具體應用

2.1 基片隔離器、環形器

我國的5G系統頻率使用計劃中明確規定，將3300-3400MHz（原則上為室內上限）、3400-3600MHz和4800-5000MHz頻段用作5G系統的工作頻段；規定5G系統使用以上的工作頻段，并且不得對使用相同頻段或相鄰頻段在國內依法開展的射電天文業務和其他無線電業務會造成有害干擾。因此，之前4G基站中使用的基片隔離器和環形器就需要進行技術升級，才能達到5G使用的需求。5G基站中使用的基片隔離器/環形器，目前在兩個方面會用到真空鍍膜技術，一個方面是在陶瓷表面上制作金屬底電極，另一方面是使用真空鍍膜技術（例如PLD激光脈沖沉積）制備YIG膜本身。

圖2 5G基片隔離器

2.2 陶瓷介質濾波器

隨著5G基站逐漸往小型化、輕量化和高集成度的方向發展，基站天線技術也不斷升級，對濾波器的需求將大幅度增加。陶瓷介質電濾波器具有低插損、介電強度大、體積小、重量輕、成本低的優點，已逐漸成為5G基站濾波器的市場主流，取代了之前普遍用于4G基站的金屬腔體濾波器。目前，陶瓷介質濾波器的金屬化解決方案，主要是銀漿工藝和真空鍍膜工藝。真空鍍膜工藝是將干凈的多腔微波介質陶瓷基板放置在無污染、零排放的真空鍍膜設備中，并使用高能離子PVD技術在陶瓷表面鍍制致密的金屬銀層，以實現陶瓷過濾器金屬化的目的。

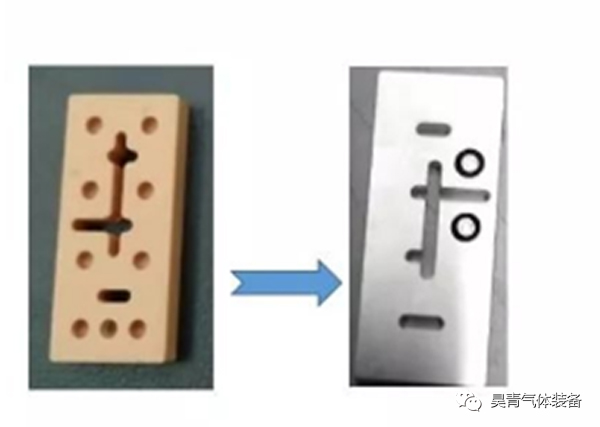

圖3 陶瓷介質濾波器在真空鍍銀工藝前后的對比

2.3 磷酸鐵鋰電池

由于5G基站使用更大尺寸的陣列天線，以及更高的帶寬，因此單個站點的滿載功率將近3800W，這是以往4G基站功耗的3.5倍。若考慮到機房其他設備的能耗，5G基站的能耗將達到5300W。以4小時的備用時間計算，單個基站的備用電源容量將需要21.2KWh。由于5G基站功耗的大幅度增加，使用備用電源削峰填谷以降低電費的成本支出，將成為5G基站的標配功能。磷酸鋰鐵電池的循環壽命是鉛酸電池的4倍，它具有良好的速率性能，支持快速充電，并且溫度范圍廣，更適合與5G基站搭配成為其備用電源。因此，大規模建設5G基站將會增加對磷酸鐵鋰電池的需求量。在鋰電池的制備過程中，需要檢查外殼焊接部位的泄漏情況，如果鋰電池內部的電解液由于外殼沒達到良好的密封而泄漏，不僅會影響設備的使用壽命，還會對操作人員形成危害。因此非常有必要在鋰電池的組裝和密封（焊接圓柱形及棱柱形單元）過程中進行泄漏測試。還可以選擇氦質譜檢漏儀或氦氣檢漏系統，以應對不同生產工藝的需求。

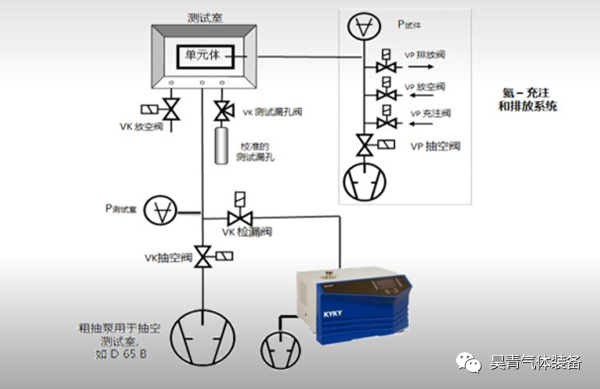

圖4 一種磷酸鐵鋰電池殼體的氦質譜檢漏方案

三、真空技術在5G承載網的應用

3.1 光無源器件

不包含光能源的光功能器件的總稱，就是光無源器件，它們主要實現諸如光路中的連接、能量衰減、反向隔離、分離或合路、信號調制和濾波之類的功能。

光無源器件對密封的要求非常高，任何的泄漏都將會影響其性能和準確性。光通信行業的漏率標準是小于5×10^-9Pa·m3/s，因此需要進行泄漏檢測。氦質譜檢漏法使用氦氣作為示蹤氣體，可以準確地定位泄漏點，替代了傳統的泡沫檢漏法和壓差檢漏法，它已被普遍用于光器件的生產過程中。

圖5 等待檢漏的光無源器件

3.2 薄膜濾光片（TFF）

光纖通信的一個明顯優點，就是可以在一條光纖中同時傳輸數十個波長，這被稱為波分復用（WDM）。WDM傳輸?shù)幕驹闶枪鈱W(xué)濾波器，可以通過諸如光纖熔合錐（FBT）、薄膜濾光片（TFF）、陣列波導光柵（AWG）和光學梳狀濾波等技術來實現，最常用的兩種WDM技術便TFF和AWG?；诒∧V光片的設備普遍用于WDM的前傳和中傳。薄膜濾光片目前主要由等離子束直接濺射鍍膜或使用帶光控的等離子體輔助電子束蒸發鍍膜（IAD）制成。

5G承接網中使用的薄膜濾光片，通過真空鍍膜工藝，在濾光片表面交替沉積SiO2和Ti2O5，沉積厚度為分子層數量級，根據需要，沉積層從數層至數百層不等，層數越多，通過的響應譜曲線越接近矩形，濾波器的性能越好。

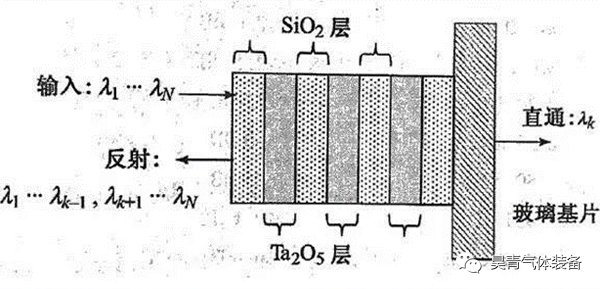

圖6 某種薄膜濾光片結構

四、真空技術在5G終端的應用

4.1 5G手機
5G手機背板的鍍膜

5G通訊使用高頻信號，能明顯屏蔽高頻信號的金屬手機背板將逐漸退出市場競爭舞臺，而逐漸由玻璃背板和陶瓷背板取代。由于不能使用傳統的陽極氧化鋁合金染色工藝，光學裝飾鍍膜已成為玻璃染色的優先選擇的工藝。在陶瓷底板的制造過程中，磁控濺射鍍膜也已逐步成為印制logo、裝飾條紋的優先選擇的方案。

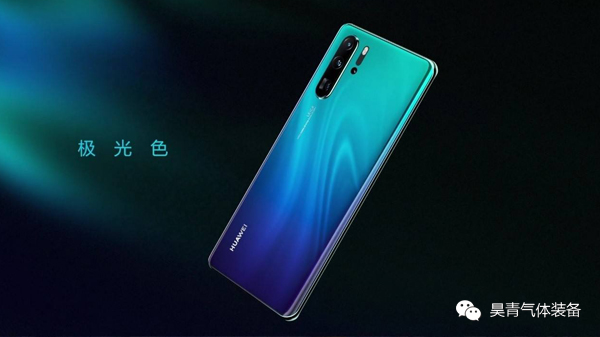

圖7 某品牌手機的極光色玻璃背板

5G手機的電磁屏蔽鍍膜

用于5G手機的Massive MIMO天線數量眾多，高頻、高速的趨勢顯而易見，這進一步增加了對電磁屏蔽的需求。在通常情況下，5G手機制造商將覆蓋膜和電磁屏蔽膜壓合在FPC（柔性印刷電路板）上，以解決電磁屏蔽問題的困擾。電磁屏蔽膜是一種電磁屏蔽材料，目前主要被用于FPC及其相關部件，在電磁屏蔽和吸波領域具有可觀的應用空間。電磁屏蔽膜需要具有屏蔽效率高、厚度薄、重量輕、抗彎曲、剝離強度高、接地電阻低的特征。5G手機的電磁屏蔽膜主要是通過真空卷繞式磁控濺射的工藝來進行生產的。

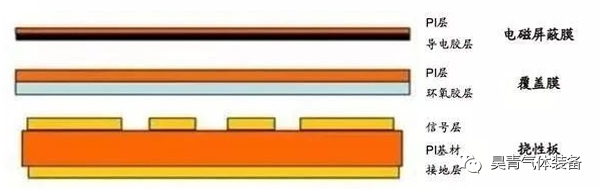

圖8 FPC上的電磁屏蔽膜

5G手機的OLED顯示屏

根據手機面板的背板技術，5G顯示器主要分為四類：柔性O(shè)LED，剛性O(shè)LED，低溫多晶硅LTPS-LCD和非晶硅α-Si-LCD。OLED屏幕因其快速的響應速度和節能優勢而成為5G手機的核心配件。OLED材料的制備與真空鍍膜技術息息相關，其中真空蒸鍍則是OLED制造工藝的關鍵，直接影響OLED屏幕的顯示效果。蒸鍍機的工作就是將OLED有機發光材料準確、均勻且可控地蒸鍍到基板上。同時，OLED有機發光材料的制備也需要在真空泵創造的真空環境中進行。

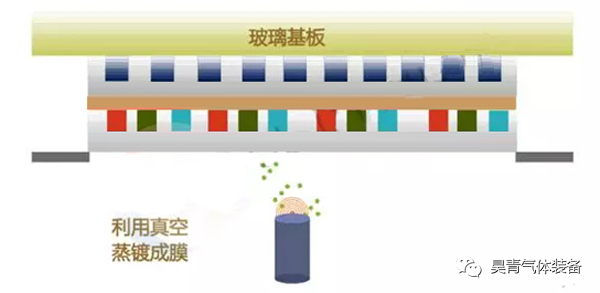

圖9 OLED真空蒸鍍示意圖

5G手機的攝像頭和濾光片

從3G-4G-5G技術演變，每一代通信網絡的升級都意味著更高的信息吞吐量。目前，主流的5G手機無一例外地增加了攝像頭的數量，單攝像頭的像素增強也已成為重要趨勢。在這種趨勢下，用于手機相機的鏡頭和紅外截止濾光片的數量將會大幅增加，也同時在大大增加了對光學鍍膜的需求。

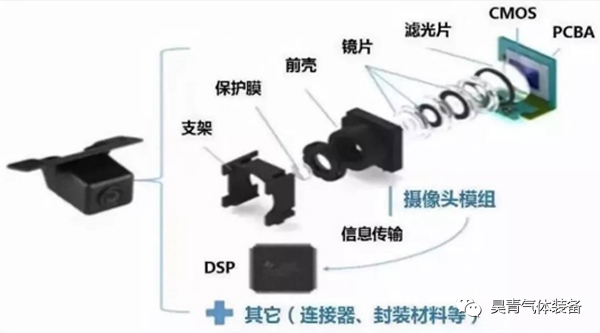

圖10 手機攝像頭結構

4.2 VR/AR設備

在4G時代，智能手機就已經得到了長足的發展。隨著5G時代的到來，人們不禁猜測下一代消費電子終端將會是什么樣的一種形態，其中，最受關注的就是VR/AR設備。這兩者的核心功能都是新的顯示系統，除圖像顯示設備外，近眼顯示（Near-eye Display）光學透鏡組則更為關鍵。AR和VR設備的鏡頭解決方案不同。目前，AR鏡頭解決方案主要包括棱鏡、自由曲面和光波導，其中平面光波導為主流，基于平面光波導技術方案的光學器件主要通過光學鍍膜制造。而VR鏡頭解決方案，則主要使用菲涅爾透鏡，其中真空鍍膜技術主要應用于鏡片內側的防霧膜和鏡片防反射膜的制備。

圖11 VR/AR設備（效果圖）

4.3 VR/AR智能家居

5G技術將推動物聯網的快速發展，并為智能家居提供通訊基礎。目前，國內出現了一系列智能家居產品，例如智能臺燈、智能安防系統、智能窗簾、智能溫度控制系統、智能音頻系統等。不管是智能家居本身的生產過程，還是實現“物物”相互連通的通訊系統，真空技術都是不容忽視的存在。

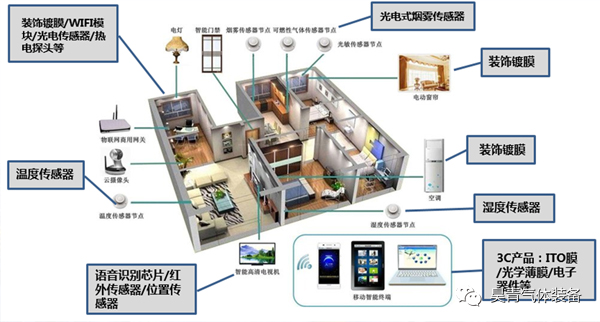

圖12 智能家居示意圖

五、發展發展真空技術，助力5G產業

作為新一代的移動通信技術，5G的服務客體已從人與人之間的連接，擴展到人與物、物與物的之間的連接，其應用領域也已從移動互聯網擴展到移動物聯網，開創了無所不在的萬物互聯、人機深度交互和智能引領變革的全新旅程，代表著新一代的信息通信技術的發展方向和戰略制高點。

作為不斷發展的現代基礎科學，真空技術已普遍應用于5G行業的各個方面。未來，昊青氣體裝備將繼續鞏固其在真空技術方面的優勢，以戰略性新興產業為基礎，專注于5G、人工智能和物聯網等前沿技術，并繼續為該技術的發展做出貢獻。

昊青氣體裝備作為一家專業研發和制造永磁變頻螺桿真空泵和鼓風機的生產廠家，旗下產品效率更高且穩定節能，享有完備的售后保障服務。如果您想更多地了解昊青永磁變頻螺桿真空泵和鼓風機，歡迎留言咨詢或撥打昊青氣體裝備全國24小時免費客服熱線：400-068-5898。
